圧力トランスミッターや圧力スイッチは圧力制御をする上で重要な装置です。今回は圧力トランスミッターや圧力スイッチの特徴、動作原理、おすすめ商品について詳細に解説していきます。



圧力トランスミッター・圧力スイッチとは？原理は？

圧力トランスミッターと圧力スイッチは、いずれも圧力を感知して動作する装置ですが、その機能と目的には違いがあります。

圧力トランスミッターは、測定した圧力を電気信号に変換して離れた場所に情報を送信するための装置です。圧力トランスミッターを使うと、人が直接現場にいなくても圧力をリアルタイムで監視でき、必要に応じて制御することが可能となるのです。そのため、広範囲にわたる施設や複雑な工程を持つ工場で特に重宝されています。圧力トランスミッターにはダイヤフラムと呼ばれる薄い膜があり、ひずみゲージを用いてそのダイヤフラムの変形を電気信号に変換し圧力を計測します。

一方で圧力スイッチは、一定の圧力値に到達すると装置を自動的に起動したり停止したりするスイッチのことです。たとえば、圧力が安全基準を超えた場合に装置を自動的にシャットダウンすることで、機械の損傷や事故を防ぎます。圧力スイッチは圧力値をセンサによって計測した上で、圧力が決められた値を超えたときに電気的信号を送ることで機器のオンとオフを直接制御します。



圧力トランスミッター・圧力スイッチの用途

圧力トランスミッターと圧力スイッチは、さまざまな用途で活用されています。

圧力トランスミッターの用途例は以下のとおりです。

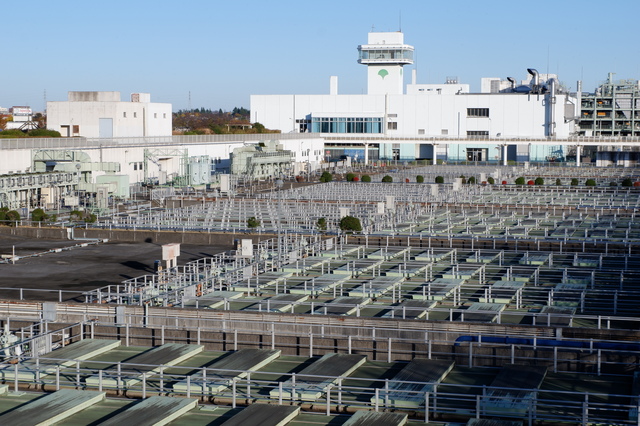

• 水処理施設での水圧監視：水の浄化プロセスの効率と安全性を保証するために適切な圧力に制御します。
• 化学工場の反応器における圧力制御：反応器内の圧力を正確に管理して安全なプロセスで化学反応を促進し、高品質な製品を生産できます。
• 自動車のオイル圧や燃料圧の監視：自動車エンジンのオイル圧や燃料圧を正確に監視することで、エンジン性能の最適化や燃費向上に寄与できます。
• 食品製造業における圧力監視：冷却システム内のアンモニアの圧力監視に使用され、製品の品質保持を図ります。

一方で圧力スイッチは、装置の自動起動や自動停止、緊急時の警報発信など、直接的な安全管理で使われています。圧力スイッチには、以下のような用途があります。

• 機械制御：プレス機械や成形機器などの制御、電車のブレーキ圧の制御などで用いられています。
• コンプレッサーの安全装置：コンプレッサー内のタンクが異常昇圧した際に自動的に運転を停止します。

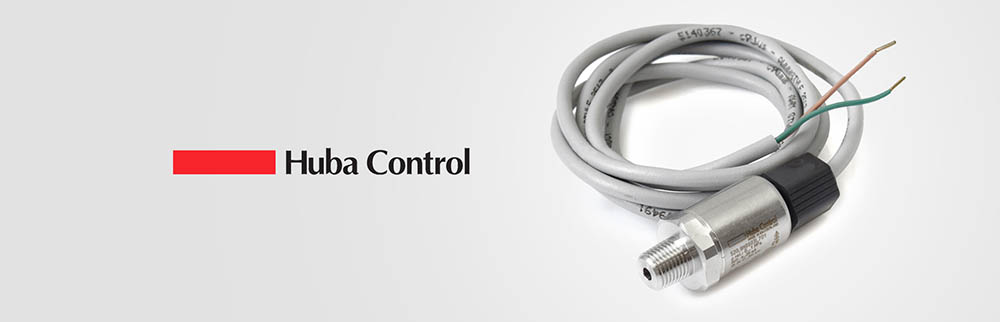

圧力トランスミッター・圧力スイッチのおすすめはHuba Contorol製

圧力トランスミッターや圧力スイッチの選択においては、精度、耐久性、対応可能な圧力範囲などが重要な判断基準となります。スイスに拠点を構えるHuba Controlの製品群は、その卓越した品質と高い信頼性により業界内で高く評価されているので、おすすめ製品の一つとなっています。

Huba Controlの圧力トランスミッターには多数のシリーズがあり、用途によって最適な製品を選択可能です。

ローコストの圧力センサで水圧測定や湿潤ガスの圧力測定に用いられる505シリーズ、保護等級IP69Kに準拠した512シリーズ・515シリーズ、海外造船認証取得をした522シリーズ・527シリーズ、一般産業用途で汎用的に用いる525シリーズ・526シリーズなどがあります。

特に520シリーズは、圧力測定セルを完全溶接した高い耐衝撃性をもつ堅牢な設計となっていて、汎用的に利用可能です。圧力範囲は-0.1から0.9MPaまで対応できるものから、最大100MPaまで対応可能なものまで合計で21種類の圧力範囲に対応したバリエーションがあります。

520シリーズの主な特長として、以下5つが挙げられます。

• エラストマーシールなしの溶接構造：液体やガス、アンモニアを含む冷媒など、さまざまな媒体での使用が可能となり、特に冷媒に対する高い適応性を誇っています。
• 保護等級IP67：塵埃の侵入がなく、一時的に水中に沈めた場合でも機器が影響を受けない防水性能なので、厳しい環境下でも使用可能です。
• 豊富な接続オプション：8種類の継ぎ手と6種類のコネクタがあるので、現場の実情にあわせて最適な接続部品を選択できます。
• Ex本質安全防爆認定バージョンを選択可能：本質安全防爆のバージョンを使えば、防爆構造が必要となる危険個所でも安心して使えます。
• ISO9001等の品質管理体系に準拠：品質管理体系（ISO 9001; IATF 16949）に準拠したプロセスで製品を製造しています。



まとめ

圧力トランスミッターや圧力スイッチは、精度や堅牢性などを重視して選定することをおすすめします。Huba Controlの圧力トランスミッターや圧力スイッチは、その高い信頼性と世界で活用されている実績からおすすめの製品の一つです。株式会社クローネは、Huba Controlの圧力トランスミッターや圧力スイッチを多数品揃えし、日本国内で在庫を持っているので短納期でお客様にお届けすることも可能です。圧力トランスミッターや圧力スイッチをお探しの方は、ぜひ株式会社クローネまでお問い合わせください。計測器のプロがお客様のご要望にあわせてサポートいたします。
