石油コア試験
油田からどれくらいの量の石油が採掘されるでしょうか？油田開発の価値は？
沖合の深海やアラスカの北斜面の遠隔地で油井を掘削して完成させなければならない場合、これらは些細な問題ではありません。
大手石油会社はすべて、油井コアの評価に基づいて特定の油田の石油生産能力を評価することを仕事とするコア試験ラボを所有しています。
油井コアは、探査掘削で得られた石油含有岩石のサンプルです。
回収したコアを坑内温度と圧力にさらし、コアを通過する流体の流れを測定するという考え方です。
石油を生産する岩石は、通常、セメントに似た密度と多孔性を持っているため、これらの材料の流体の流れを調査するには、非常に高い圧力(数千psi)で小さな差圧(わずか数psi)を測定する能力が必要です。
小さな圧力降下を測定し、流体量を決定
オイルコアは、坑内温度まで加熱された特殊なジャケットに装着して準備され、特殊な高圧ポンプが塩水をコアに押し込みます。
コア周辺の静圧は通常5,000～10,000psigです。

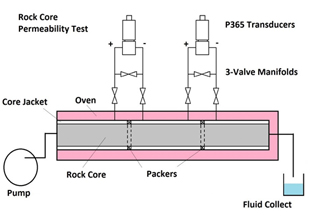

図に示すように、コアには長さに沿って一定の間隔でシーリングパッカーが配置されています。
P365 高圧ライン圧力トランスデューサーなどの可変リアクタンス圧力トランスデューサーは、パックされたセクション間に配管され、コアロックを通る圧力低下を流量の関数として測定できます。
3バルブ マニホールドを使用して、P365を過圧から保護します。
岩石コアを通る圧力降下は、わずか数 psiと非常に小さい場合があります。
P365は、コア内の高い静圧に耐えながら、流体がコアを通過するときにコアの長さに沿って生じる小さな圧力降下を測定します。
流体はコアジャケットの出口で収集され、流量を決定するために測定されます。
生産される石油の量を決定
Validyne は、様々なモデルの圧力トランスデューサーを提供しています。これらのモデルは、差圧がわずか5 psiのフルスケールで、トランスデューサーの両方のポートの静圧は10,000 psigです。
キャリア復調器は、差圧を工学単位でデジタル表示します。
流量と圧力降下の関係は、石油生産層の浸透率の計算の一部であり、これを使用して、周囲の岩石から最終的に坑井に運ばれ、坑口で生産される石油の量を決定することができます。
