絶対圧センサーかゲージ圧センサーか?
絶対圧センサーは、絶対圧ゼロまたは絶対真空を基準とした圧力を測定します。
ゲージ圧センサーは、通常の大気圧を基準とした圧力を測定します。
ゲージ圧センサーで簡単に測定できる圧力に対して絶対圧力センサーを注文すると、混乱が生じることがあります。
絶対圧センサーは基準となる絶対真空を作り出す事が難しいため、絶対圧センサーの製造は難しく、コストとリードタイムが増加します。
絶対圧センサーの代わりにゲージ圧力センサーを使用できる用途の 1 つは、標高の高い空港です。
ゲージ、絶対、差動の 3 種類がある Validyne P55 汎用圧力トランスデューサーを使用して、その違いを説明します。

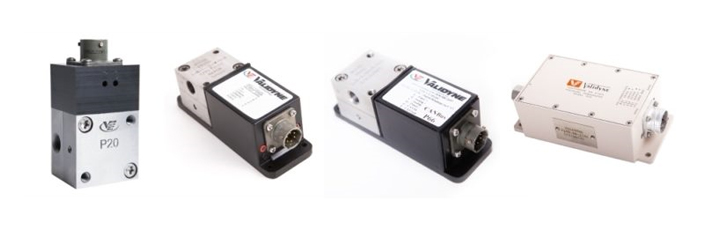

汎用圧力トランスデューサー P55シリーズ
Validne P55 圧力トランスデューサーの データシートによると、P55A (絶対) の精度は 0.5% FS、P55D (差圧またはゲージ) の精度は 0.25% またはオプションで 0.1%、0.05％です。
これらの圧力センサーが使用されている空港の周囲の大気圧は、標高によって異なります。
したがって、標高を考慮すると、大気圧の変化による誤差は次のようになります。
大気圧は海面で14.7psia、海抜500フィートで15.0psia、海抜8000フィートで10.9psiaです。
したがって、これらの圧力トランスデューサーが使用される空港の標高の範囲はこれであると仮定します。
最大周囲気圧（海面下）と最高標高（8000フィート）の差は、15 –10.9= 4.1psiaです。
これに天候による気圧の変化としてさらに0.5psiaの変動を加えます。したがって、3200psiaの圧力範囲で4.6psiaの誤差が生じる可能性があります。これは0.14%FSの誤差に相当します。
P55A の誤差は0.5%で、これはあらゆるサービス場所における大気圧の最大予想差の約3 倍です。
したがって、絶対バージョンを購入しても大気圧の変動誤差は隠されるだけで、修正されるわけではありません。
P55Dの標準精度は0.25%で、ゼロ出力は現地の気圧を考慮してわずかにオフセットできます。
たとえば、8000フィートでのゼロオフセットは10.9psiaで、これは0～3200psiaの0～+5 Vdc出力で約17mVです。
この高度で大気圧の補正が行われない場合、誤差は0.34%になりますが、それでもより高価なP55Aの0.5%よりは小さくなります。
いずれにしても、異なる標高の周囲圧力によるゼロ誤差が補正されているかどうかに関係なく、P55Dはより優れた値であり、測定の精度が向上します。
0.1%、0.05％の精度を持つ P55E/P55Fは、達成可能な最高の精度を得るために、おそらくローカル条件に合わせてオフセットする必要があります。
ただし、0.25% で十分な場合は、大気の変動による誤差は無視できる可能性があります。
